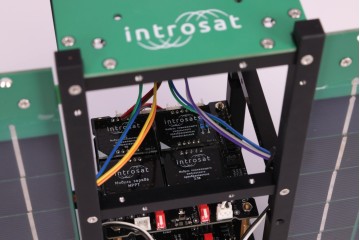

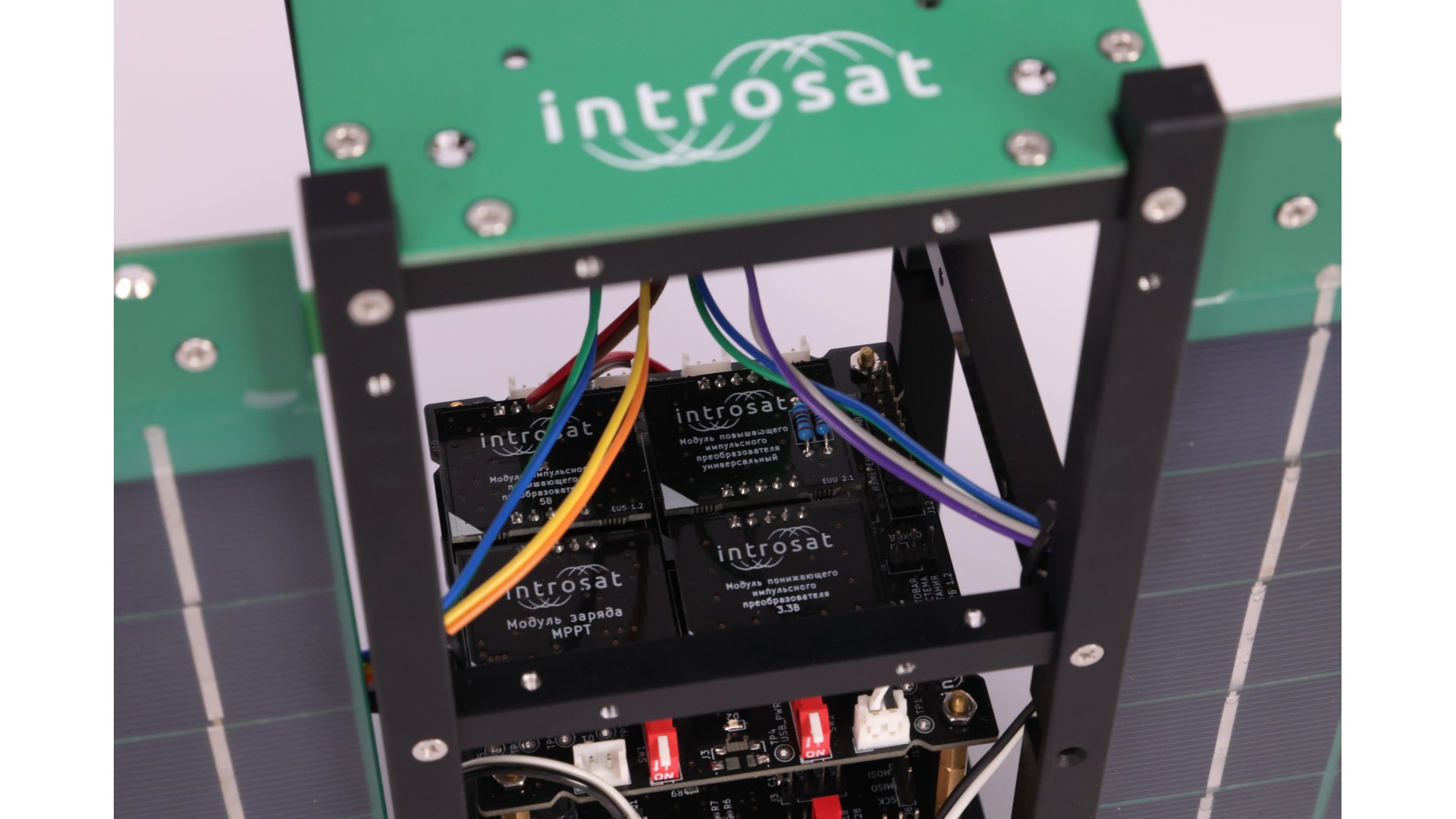

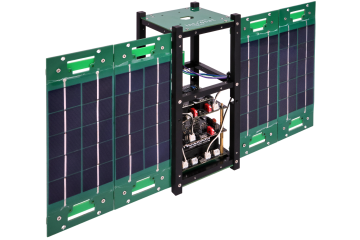

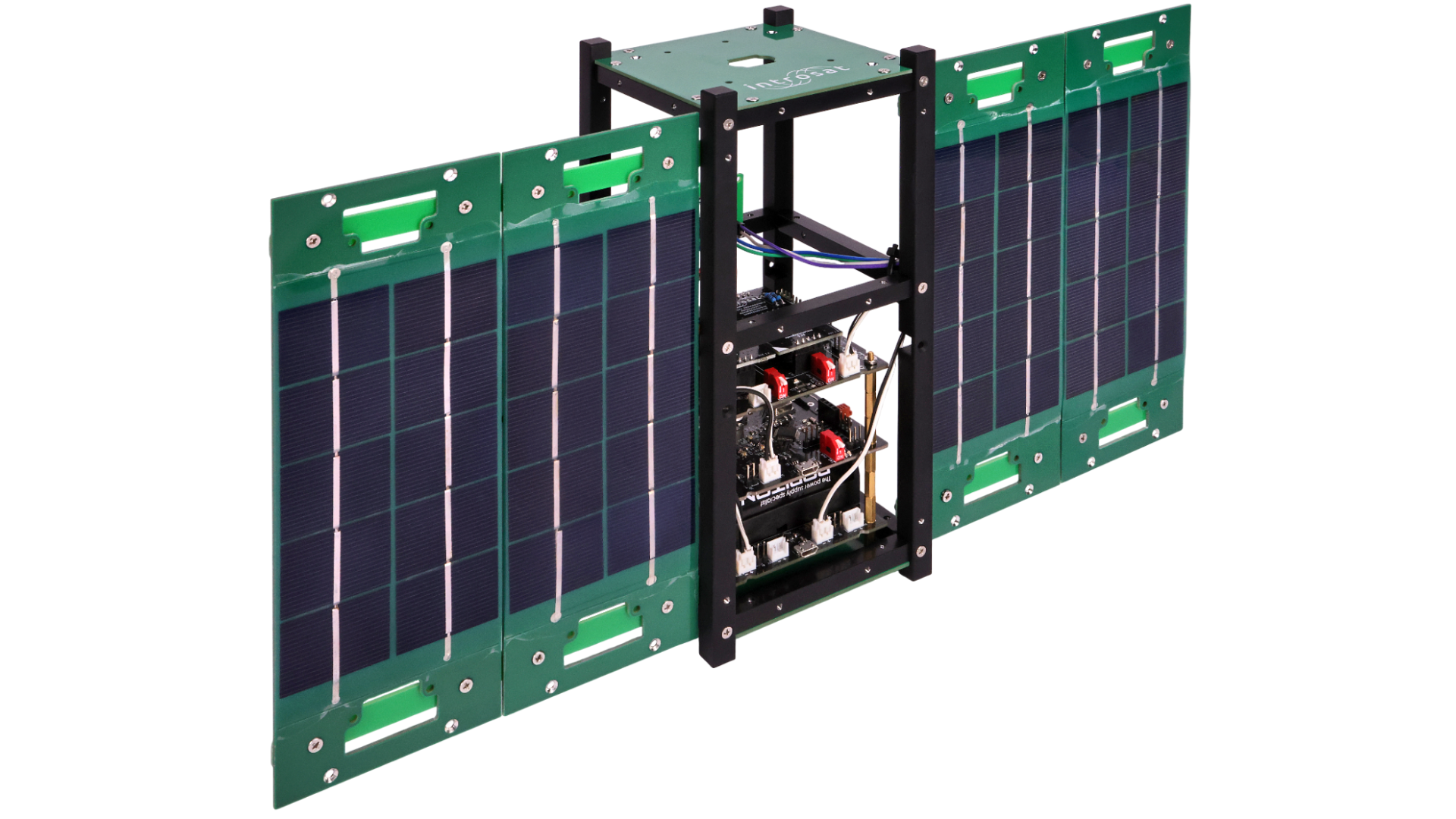

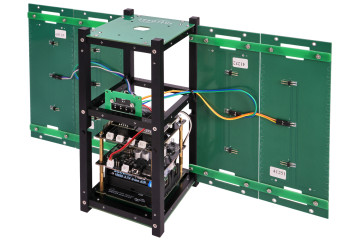

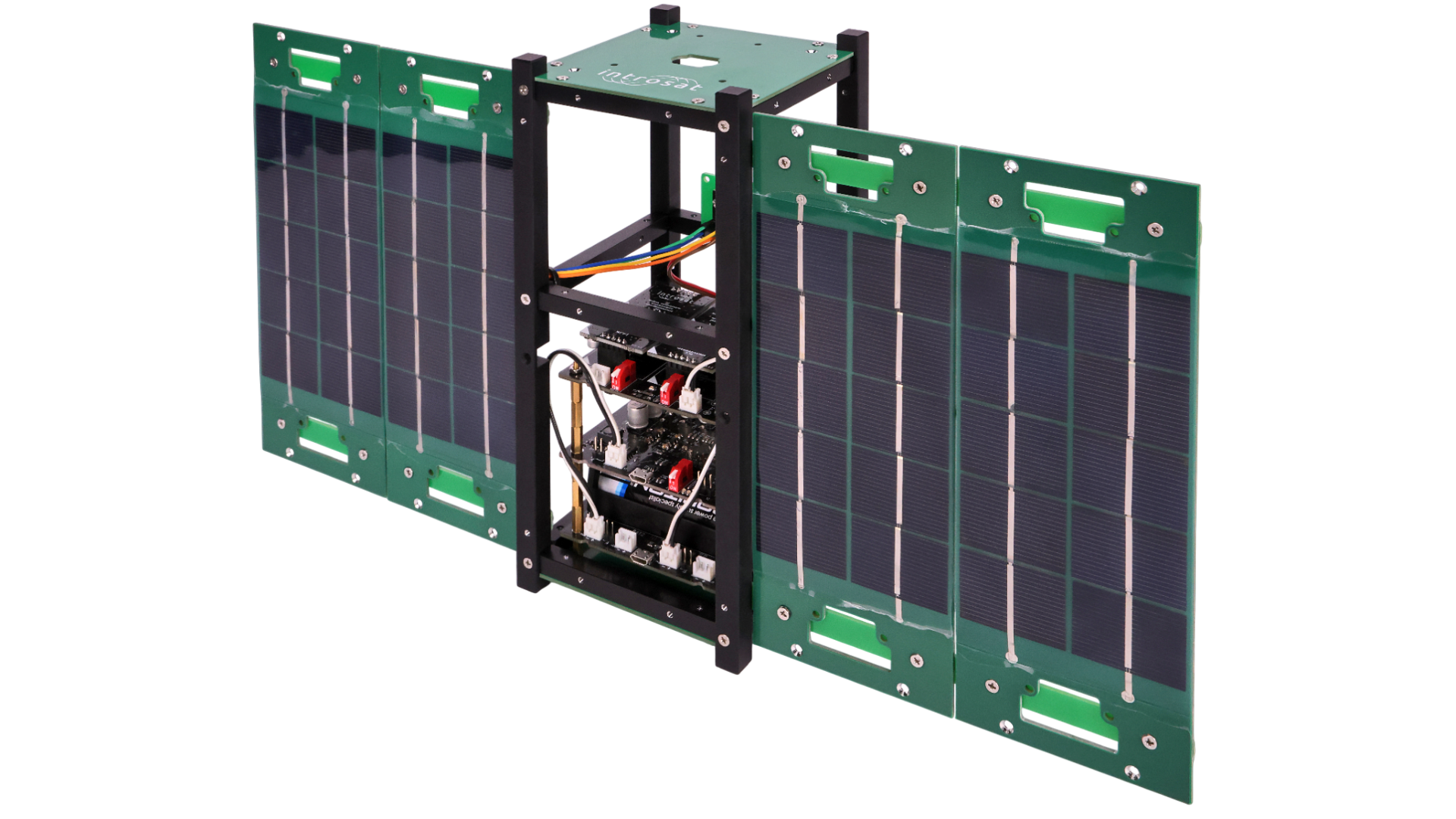

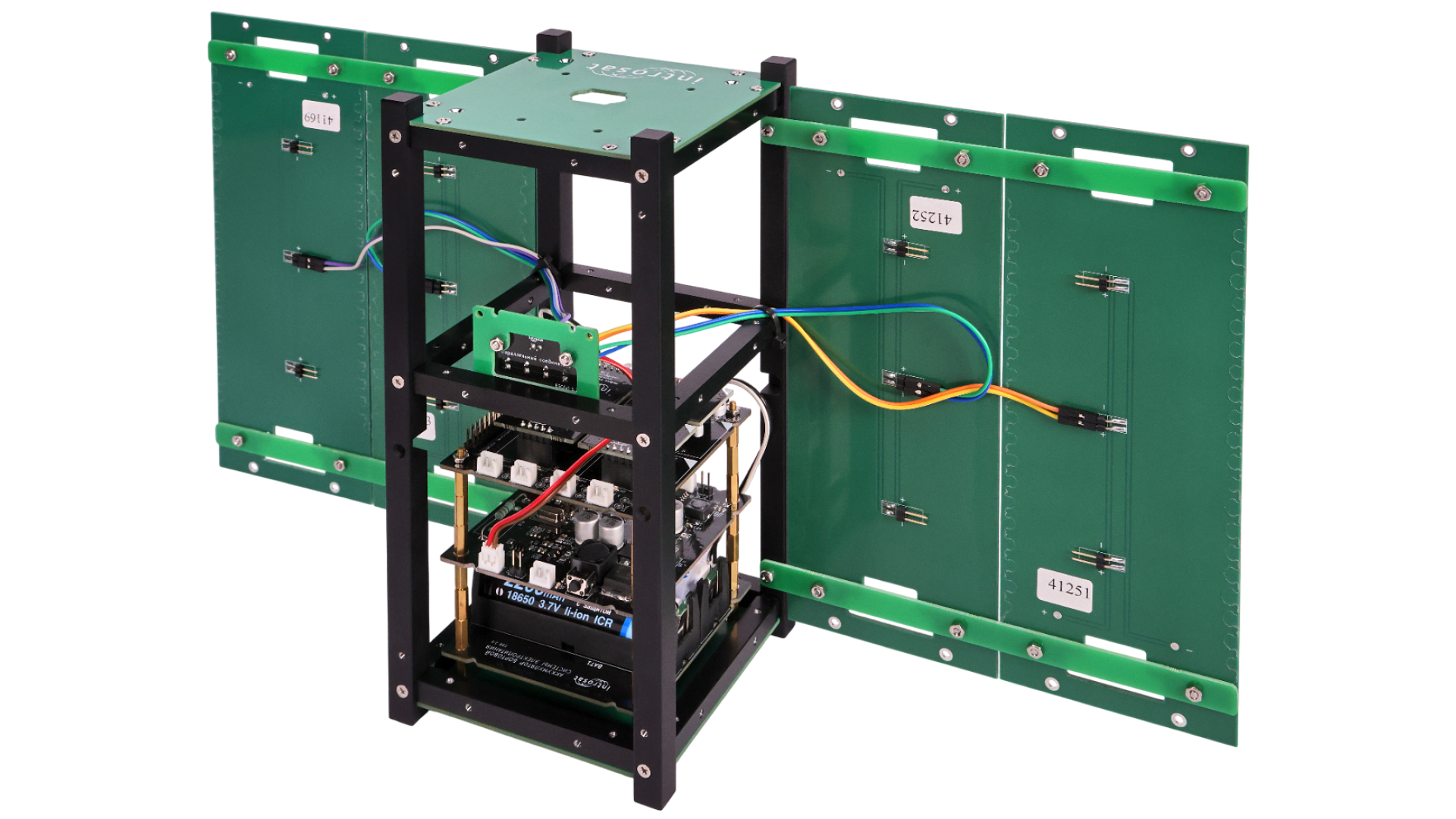

Расширение конструктора Интросат™, раскрывает группу тем "Электропитание спутника".

Наборы позволяют собирать многофункциональную систему питания моделей спутников современного формата CubeSat, имеют открытую архитектуру. Компоненты из состава этого расширения позволяют гибко управлять питанием и создавать учебные проекты с оборудованием, потребности в энергобеспечении которых выходят за рамки возможностей базового набора. Применяется для проведения занятий по основам спутникостроения и подготовки к соревнованиям.

Оборудование модуля содержит компоненты для предварительных практикумов, учебный стенд / систему управления со сменными преобразователями питания различных типов, действующие солнечные панели для аппаратов формата CubeSat 2U и коннекторы для различных схем их подключения, собственный аккумуляторный блок, управляемый модуль имитации питания от солнечных батарей при орбитальном движении.

Содержимое курса и комплектация базового набора позволяет вести практические и теоретические занятия, в том числе:

Изучение принципов работы конденсаторов, диодов, транзисторов, преобразователей напряжения и расчёт электронных цепей в космических аппаратов;
Проектирование системы электропитания космического аппарата;
Проведение расчётов энергобаланса спутника на орбите;
Сборка плат электропитания для распределения электроэнергии от солнечных батарей к аккумуляторным батареям и полезной нагрузке.

Позволяет готовиться к профилю "Спутниковые системы" Национальной Технологической Олимпиады" и конкурсам серии “Прикладные космические системы” программы “Дежурный по планете”.

Рекомендованный возраст учащихся - 14-18 лет. С одним набором могут работать до 3-4 учащихся. Для работы необходим ПК или ноутбук.

Информация для закупки
ОКПД	32.99.53.130 – Приборы, аппаратура и устройства учебные демонстрационные
КТРУ	32.99.53.130-00000043 - Набор для конструирования моделей космических летательных аппаратов. Темы методических материалов в составе набора: Электропитание космического аппарата
Комплектация
Группы тем методического обеспечения	Электропитание спутника
Тип поставки методических материалов	Электронно
Оборудование и материалы	Комплект рельсов и корпусных панелей с солнечными батареями для аппарата ф/ф CubeSat 2U, Стенд управления питанием демонстрационный, Плата управления питания встраиваемая, Блок аккумуляторных батарей, Модуль контроля заряда, Модуль линейного стабилизатора, Модуль понижающего импульсного преобразователя 3,3 В, Модуль повышающего импульсного преобразователя 5В, Модуль преобразователя универсальный, Коннекторы для солнечных батарей, Модуль имитации работы от солнечных батарей на орбите с функциями имитации мощности солнечной батареи, соответствующей работе в околоземном пространстве (1400 Вт/м2) с учетом угла падения лучей от источника освещения и определения циклограммы работы системы питания с солнечных батарей по заданному алгоритму, Дополнительные компоненты для вводных практикумов, Крепеж, соединительные провода и разъемы
Тип упаковки	Пластиковый контейнер, пригодный для хранения набора в лаборатории
Характеристики электронных модулей
Тип и форм-фактор изучаемого космического аппарата	Микроспутник CubeSat 2U
Тип управляющего устройства	Совместимо с оборудованием Интросат, Arduino, STM32
Напряжение питания	3.3В, 5В, 9В, регулируемое
Разъемы питания	PLS, JST
Тип аккумулятора	18650 (2x)
Интерфейсы данных	I2C (основной), GPIO
Разъемы данных	MicroMatch 4F, PLS
Интерфейсы беспроводной связи	Не используются
Применение в учебном процессе
Рассматриваемые темы	Электричество, Начала схемотехники, Преобразователи напряжения, Сборка системы электропитания, Солнечные батареи и схемы их подключения, Энергобаланс космического аппарата
Развиваемые инженерные навыки	электротехника, схемотехника (проектирование электронных плат), расчет энергобаланса
Возраст учащихся	14 лет и старше
Максимальное количество учащихся на 1 набор	3-4
Учебных часов	34-38
Подготовка к соревнованиям	Национальная Технологическая Олимпиада (профиль "Спутниковые системы"), программа "Дежурный по планете" (направление "Прикладные космические системы").
