Специальный комплект лаборатории космической инженерии на базе наборов производства "Интросат", "Братья Вольт" и "ПроЛаб" для инженерных классов на группу 15 учащихся.
Состав комплекта:
| Информация для закупки | |
| ОКПД | 32.99.53.130 – Приборы, аппаратура и устройства учебные демонстрационные |
| КТРУ | 32.99.53.130-00000043 - Набор для конструирования моделей космических летательных аппаратов. Темы методических материалов в составе набора: Исполнительные устройства, Датчики на спутнике, Механические конструкции в несовместимости, Электропитание космического аппарата, Прием космических данных, Обработка космических снимков, Небесная механика, Ракетомоделирование |
| Комплектация | |
| Группы тем методического обеспечения | Спутникостроение, Радиосвязь, Небесная механика, Магнетизм, Механические конструкции, Электропитание спутника, Прием космических данных, Обработка космических снимков, Ракетостроение (ракетомоделирование) |
| Тип поставки методических материалов | Электронный |

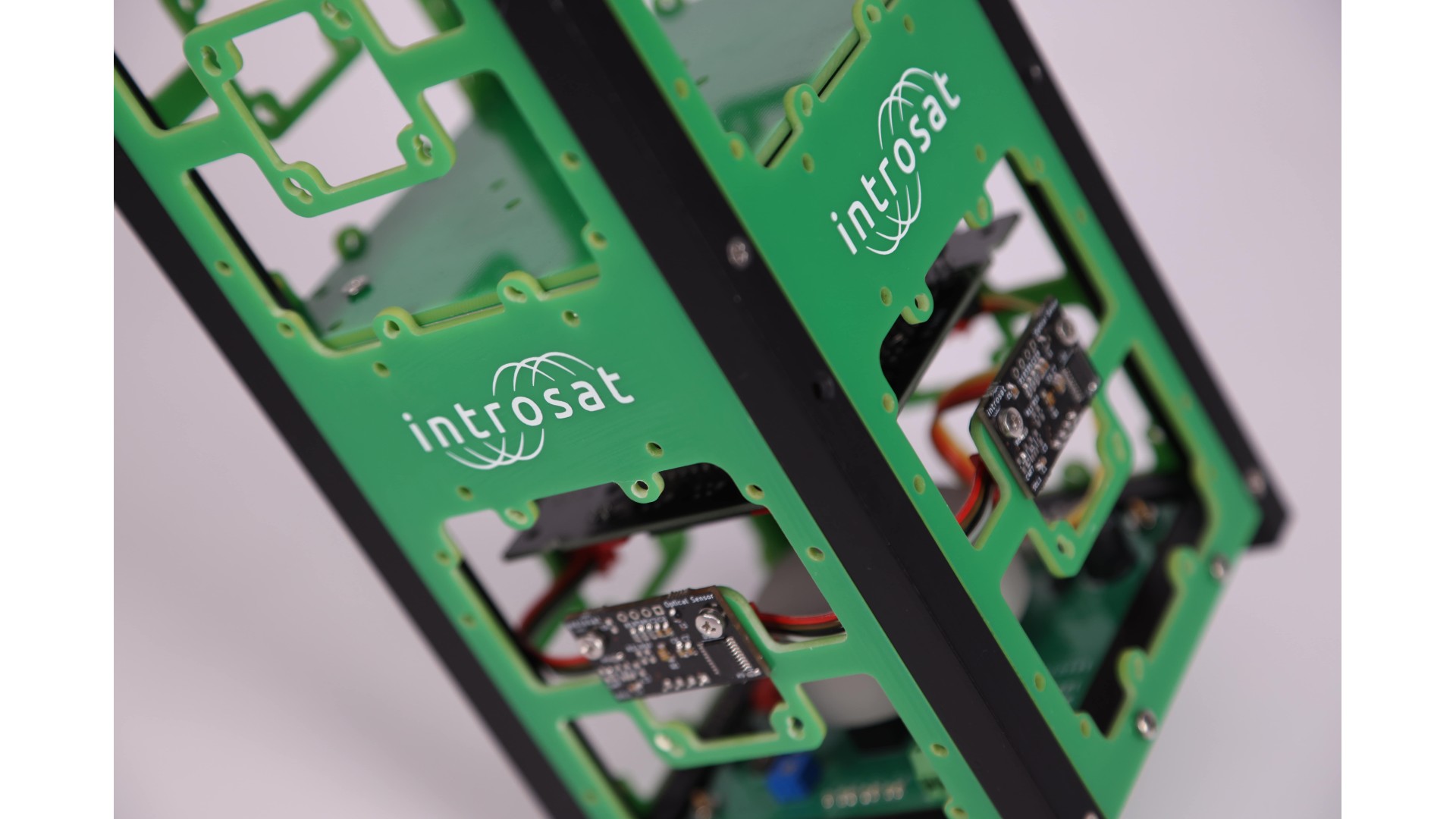

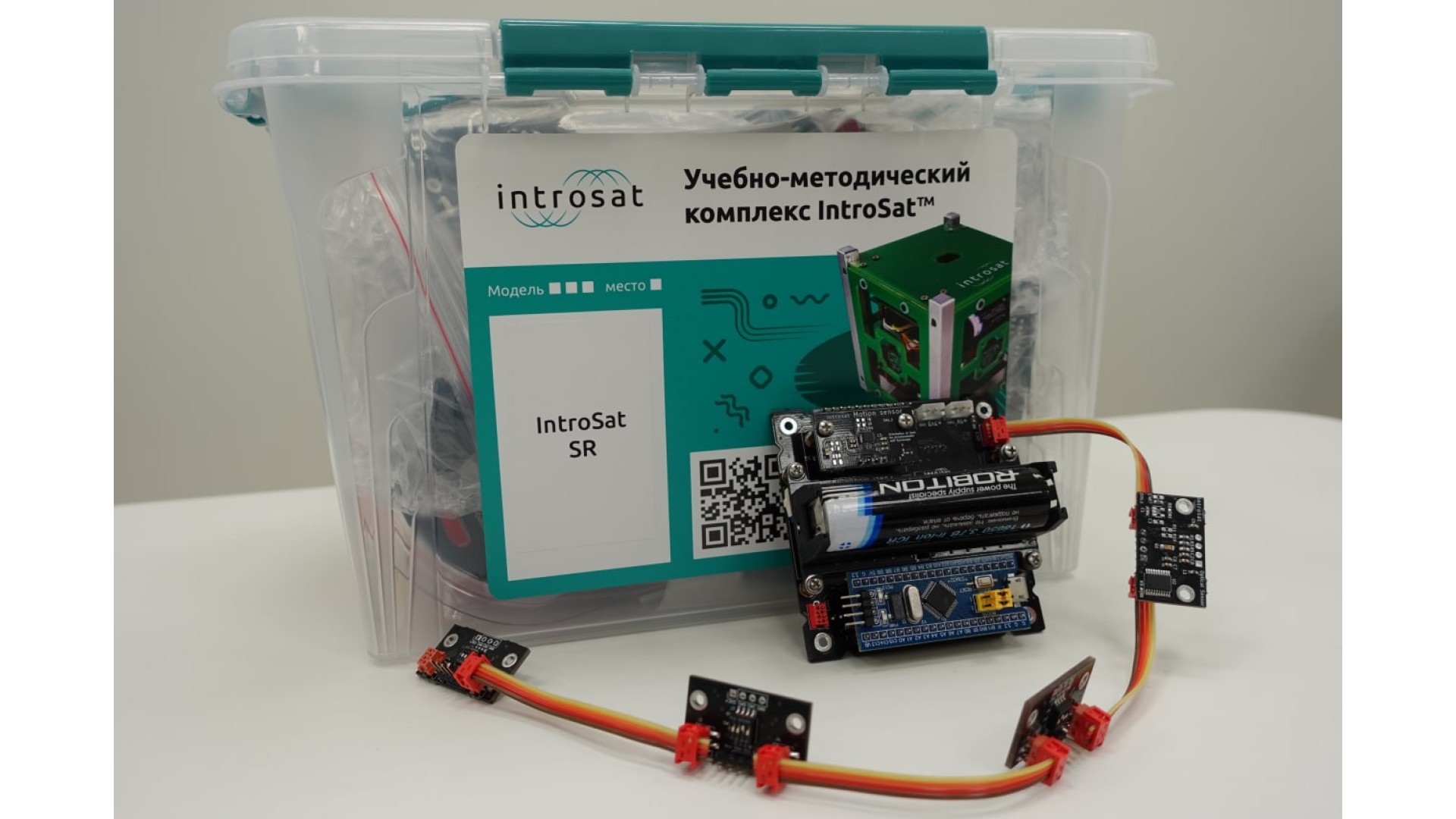

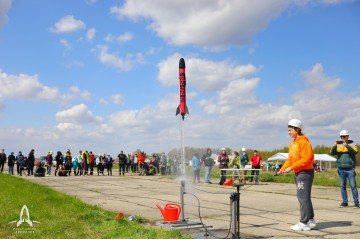

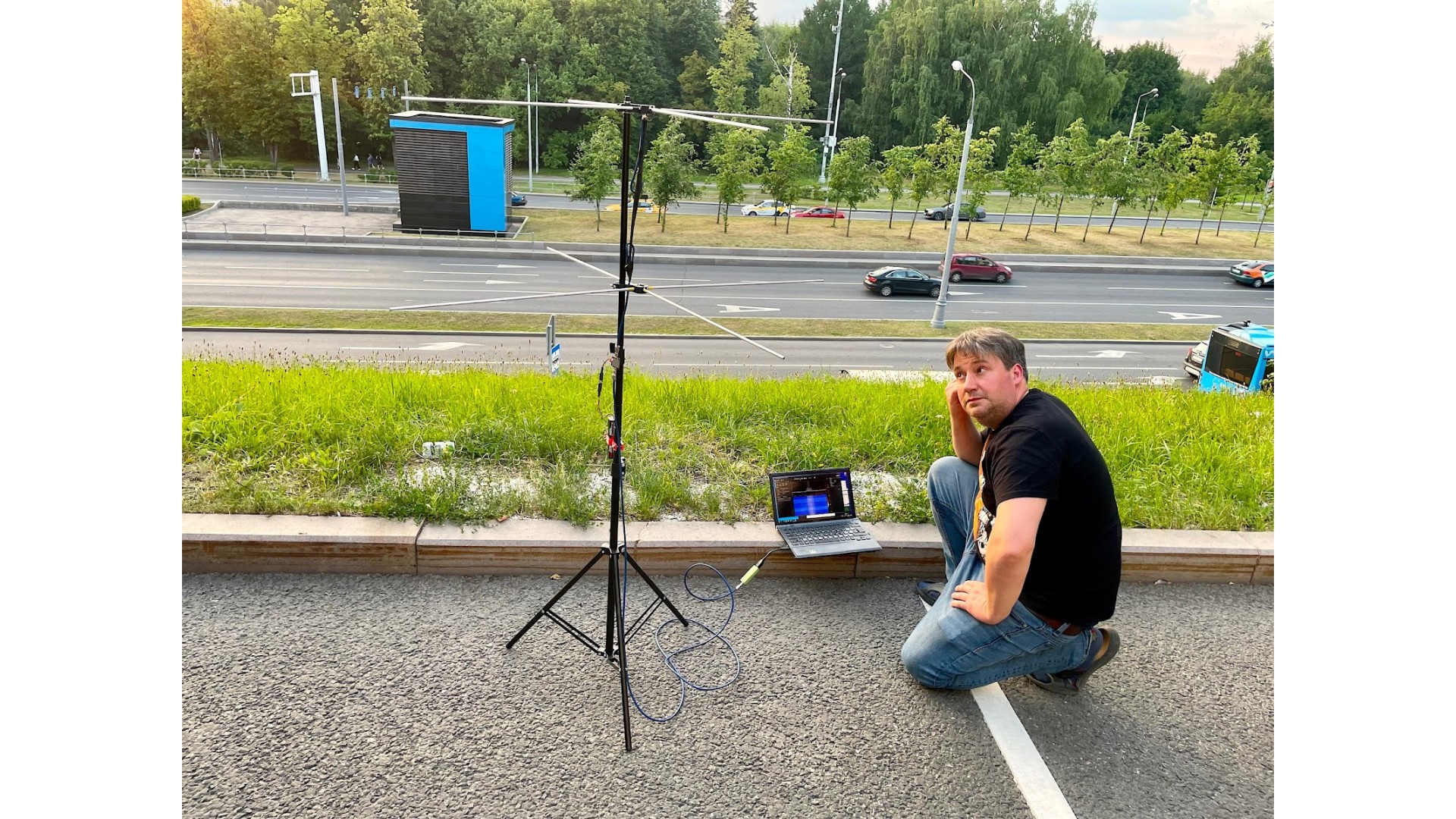

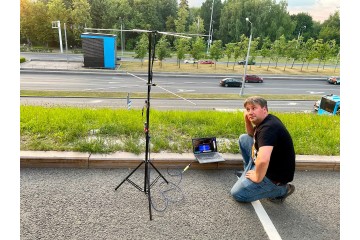

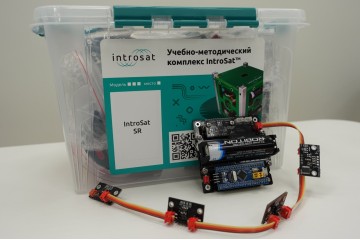

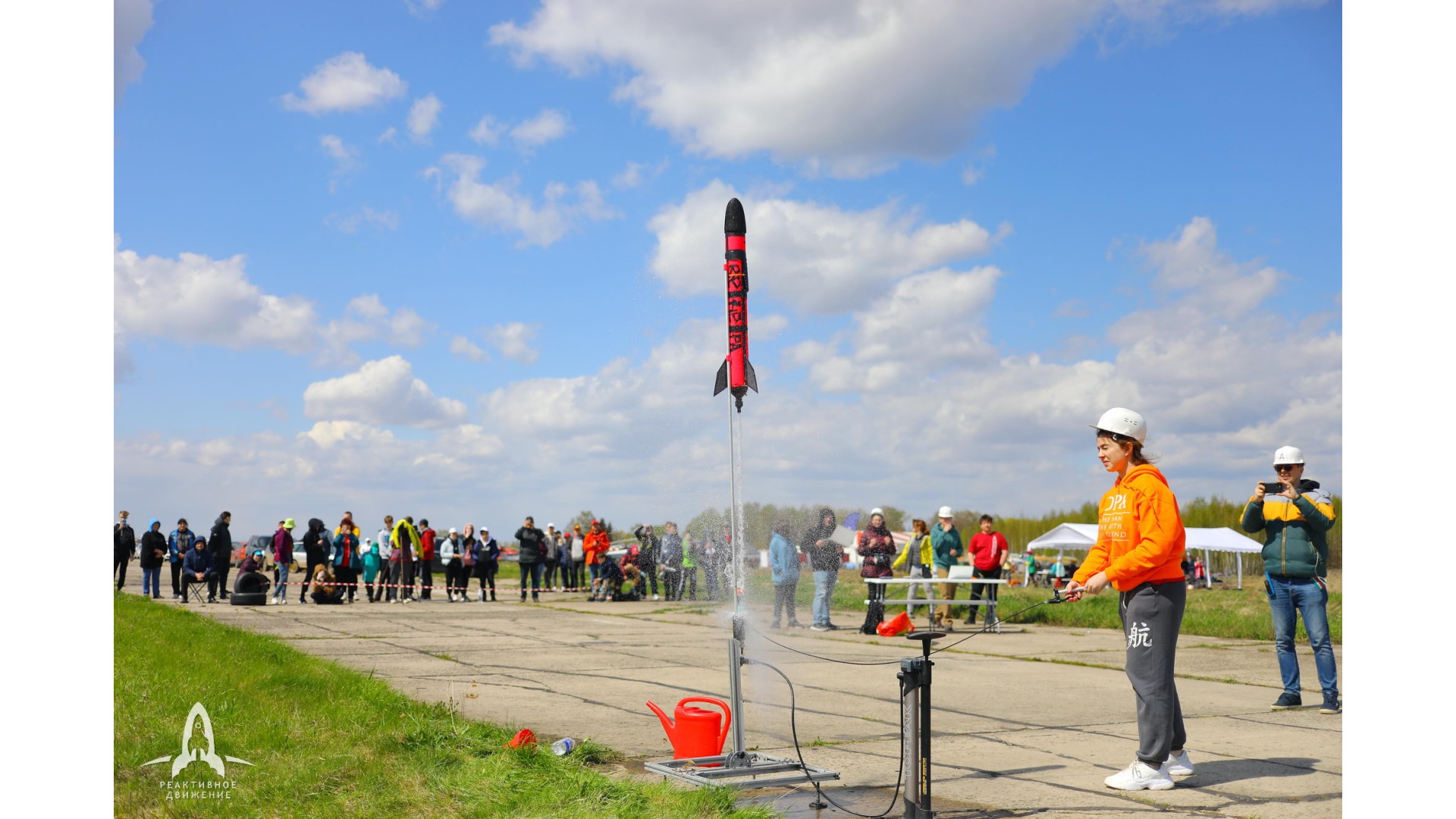

| Оборудование и материалы | Учебный конструктор спутника Интросат. Базовый набор. Версия для урока технологии. - 5 шт, Конструктор Интросат. Расширение "Механические конструкции".Версия для урока технологии. - 5 шт, Конструктор Интросат. Конструктор Интросат. Расширение "Электропитание спутника". Версия для урока технологии. - 5 шт, Конструктор Интросат. Расширение "Магнетизм". Версия для урока технологии. - 5 шт, Конструктор водной ракеты - 5 шт., Пусковое устройство для водных ракет с приемной радиостанцией - 1 шт, Конструктор приемной станции - 5 шт. Расширенный набор для проведения групповых практикумов по группе тем "Спутникостроение" (фемтоспутниковая платформа, мультиметры, кримперы, зарядные устройства для аккумуляторов) - 1 шт, Комплект дополнительных расходных материалов для лаборатории. - 1 шт, Сервис "Орбита.Челлендж". Расширенная лицензия на 3 года - 1 шт, Электронные методические пособия по группам тем "Небесная механика", "Спутникостроение", "Радиосвязь", "Механические конструкции", "Электропитание спутника", "Магнетизм", "Обработка космических снимков", "Прием космических данных", "Ракетостроение" |
| Тип упаковки | Пластиковые контейнеры, пригодные для хранения наборов в лаборатории, картонная или полиэтиленовая упаковка для негабаритных компонентов |
| Характеристики электронных модулей | |
| Тип и форм-фактор изучаемого космического аппарата | Микроспутники формата CubeSat, испытательные стенды, модели ракет, мобильные станции приема космических данных |
| Тип управляющего устройства | Ардуиносовместимый микроконтроллер, в том числе для спутников - семейства STM32 |
| Напряжение питания | 3.3В, 5В, 9В, регулируемое |
| Разъемы питания | Arduino Shield (PBS), PLS, JST |
| Тип аккумулятора | 18650 |
| Интерфейсы данных | I2C (основной), GPIO, PWM, UART, SPI, CAN |
| Разъемы данных | MicroMatch 4F, PLS, Arduino Shield (PBS), слот для MicroSD |
| Интерфейсы беспроводной связи | Bluetooth, Радиомодуль УКВ |
| Характеристики программного обеспечения | |
| Форма поставки | Доступ к онлайн-сервису |
| Длительность доступа | 36 месяцев (для онлайн-сервиса поддержки) |
| Количество пользователей | 150 |
| Функции программного обеспечения | Функция проектирования космических миссий, в т.ч. определение количества, конструкций, орбит и программ управления космических аппаратов, в т.ч. определение координат и параметров наземных станций, в т.ч. расчет результатов миссий в системе численного моделирования, в т.ч. возможность отображения графиков изменения объективных показателей миссии после ее расчета, в т.ч. возможность отображения положения аппаратов в течении миссии в 2Д- и 3Д- формате; Функция создания курсов задач и соревнований для учащихся, в т.ч. создания и изменения задач по проектированию космических миссий с настраиваемой и ручной оценкой результата симуляции миссии в т.ч. создания и изменения тестов с ответами в виде выбора значения, числа, строки с настраиваемой и ручной оценкой результата в т.ч. создания и изменения задач на разработку кода программ с настраиваемой и ручной оценкой результата Каталог материалов для преподавателя в т.ч. образцы задач для разработки курсов и соревнований, количество, шт в т.ч. наличие методических материалов в электронной форме для ведения занятий в области космической инженерии Управление доступом учащихся Формирование команд учащихся, учет индивидуального и командного результата |
| Количество одновременных событий | 10 |
| Доступное дисковое пространство | 3000 МБ |
| Применение в учебном процессе | |
| Рассматриваемые темы | Обзор современного спутникостроения, основы орбитальной механики, сборка микроспутника, программирование датчиков и исполнительных устройств, простые алгоритмы стабилизации и ориентации космического аппарата, настройка и программирование канала радиосвязи, съемка и передача изображения, Факторы космического полета, конструирование с расчеты на нагрузку, вибрационные испытания космических аппаратов, силовые элементы конструкций космических аппаратов, раскрытие солнечных батарей, Испытания космической техники на работу в условиях сверхнизкого давления, Электричество, Начала схемотехники, Преобразователи напряжения, Сборка системы электропитания, Солнечные батареи и схемы их подключения, Энергобаланс космического аппарата, Основы небесной механики, элементы орбит, востребованные прикладные орбиты спутниковых систем, Стабилизация и ориентация космического аппарата на орбите, Корректировка орбиты с использованием реактивных двигателей (в т.ч., но не только гомановский переход), Планирование схемы информационного обмена с космическими аппаратами, Помехоустойчивое кодирование, Подбор орбиты для космического аппарата для заданных целей (пролет над точкой, осуществление необходимых сеансов связи и другие), Определение орбиты по известным данным связи,Проектирование группировки ДЗЗ аппаратов различного типа с заметанием зоны интереса, Проектирование миссии с учетом задачи поддержание энергобаланса (контроль ориентации, орбитального движения, светотеневой обстановки). История ракетостроения, проектирование моделей ракет, 3D моделирование, изготовление деталей на 3D принтере, станке лазерной резки, Программное обеспечение для приема сигнала, Программное обеспечение для отслеживания спутника, Программное обеспечение по дешифрации сигнала, Рассчет и сборка антенны, Прием и обработка сигнала, Космические снимки и приемы работы с ними, Виды съемок по используемым участкам спектра, компьютерная обработка снимков, Работа с оптическими, тепловыми, радиолокационными снимками |
| Развиваемые инженерные навыки | Программирование микроконтроллеров, Радиотехника, Электротехника и расчеты энергобаланса, Схемотехника и проектирование электронных плат, Расчет энергобаланса, Конструирование, 3Д-моделирование, Расчеты прочности, Алгоритмы ориентации и стабилизации, Помехоустойчивое кодирование, Расчеты орбитальной механики, Обработка изображений, Изучение физики реактивного полета, Проведение расчета полетных характеристик и их экспериментальная проверка, Прием данных со спутников |
| Возраст учащихся | 14 лет и старше (отдельные задачи могут быть адаптированы для возраста 10-12 лет и старше) |
| Максимальное количество учащихся на 1 набор | 15-20 (возможно проведение одновременных занятий для 2 и более групп такого размера по чередующимся темам) |
| Учебных часов | 196-292 |
| Подготовка к соревнованиям | Национальная Технологическая Олимпиада (профиль "Спутниковые системы"), программа "Дежурный по планете" (направление "Прикладные космические системы" и другие), Ракетостроительный чемпионат "Реактивное движение", Международный турнир "Орбита". |

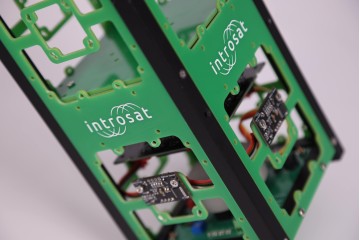

Инженерная лаборатория "Конструирование космических аппаратов"
- Производитель: ПроЛаб
- Модель:Introsat Lab-UL
- Наличие:Предзаказ 3 месяца
-
₽ 4 952 200.00
